钢架桥梁调谐质量阻尼器（TMD）

钢架桥梁调谐质量阻尼器（TMD）核心原理

1. 共振调谐
   TMD的固有频率被设计为与主体结构的固有频率一致（或接近）。当主体结构受外力振动时，TMD通过反相位运动产生惯性力，抵消部分结构振动能量。

2. 能量耗散
   TMD中的阻尼器（如粘滞阻尼器）将振动能量转化为热能耗散，进一步降低结构振幅。

主要组成

1. 质量块

   • 通常为混凝土、钢材或铅块，质量一般为结构总质量的1%~5%。

   • 例如：台北101大楼的TMD是一个直径5.5米、重660吨的钢球。

2. 弹簧系统

   • 提供弹性恢复力，决定TMD的固有频率（${�}_{���}=\frac{1}{2�}\sqrt{�\mathrm{/}�}$）。

3. 阻尼器

   • 常用油压、黏滞流体或摩擦阻尼器，优化阻尼比（通常为5%~20%）以平衡减振效果和响应速度。

关键设计参数

• 频率比：$�={�}_{���}\mathrm{/}{�}_{\text{结构}}$（通常接近1.0）。

• 质量比：$�={�}_{���}\mathrm{/}{�}_{\text{结构}}$（越大效果越好，但受空间和成本限制）。

• 阻尼比：$�$（需优化以避免TMD自身共振）。

典型应用

1. 高层建筑

   • 上海中心大厦：安装了两个各重1000吨的TMD，减少风致摆动。

   • 台北101：悬挂式TMD减少台风引起的晃动，可降低振幅达40%。

2. 桥梁工程

   • 伦敦千禧桥：初期因行人同步脚步引发共振，后加装TMD解决振动问题。

3. 机械系统

   • 用于精密仪器（如光学平台）、风力发电机叶片等，抑制高频振动。

优缺点

优点

• 被动系统，无需外部能源。

• 维护成本低，可靠性高。

缺点

• 仅对窄频带振动有效（需精确调谐）。

• 大质量块可能增加结构负载和空间需求。




扩展类型

• 多重TMD（MTMD）：多个不同频率的TMD组合，拓宽减振频带。

• 半主动TMD：通过可调阻尼/刚度适应频率变化（如磁流变阻尼器）。

• 摆式TMD：利用重力恢复力（如台北101的球型摆）。

计算示例

若某建筑一阶频率为0.2 Hz，设计TMD参数：

• 质量比取1%：${�}_{���}=0.01{�}_{\text{结构}}$。

• 频率调谐：${�}_{���}=(2�\times 0.2{)}^2\times {�}_{���}$。

• 阻尼比设为10%。

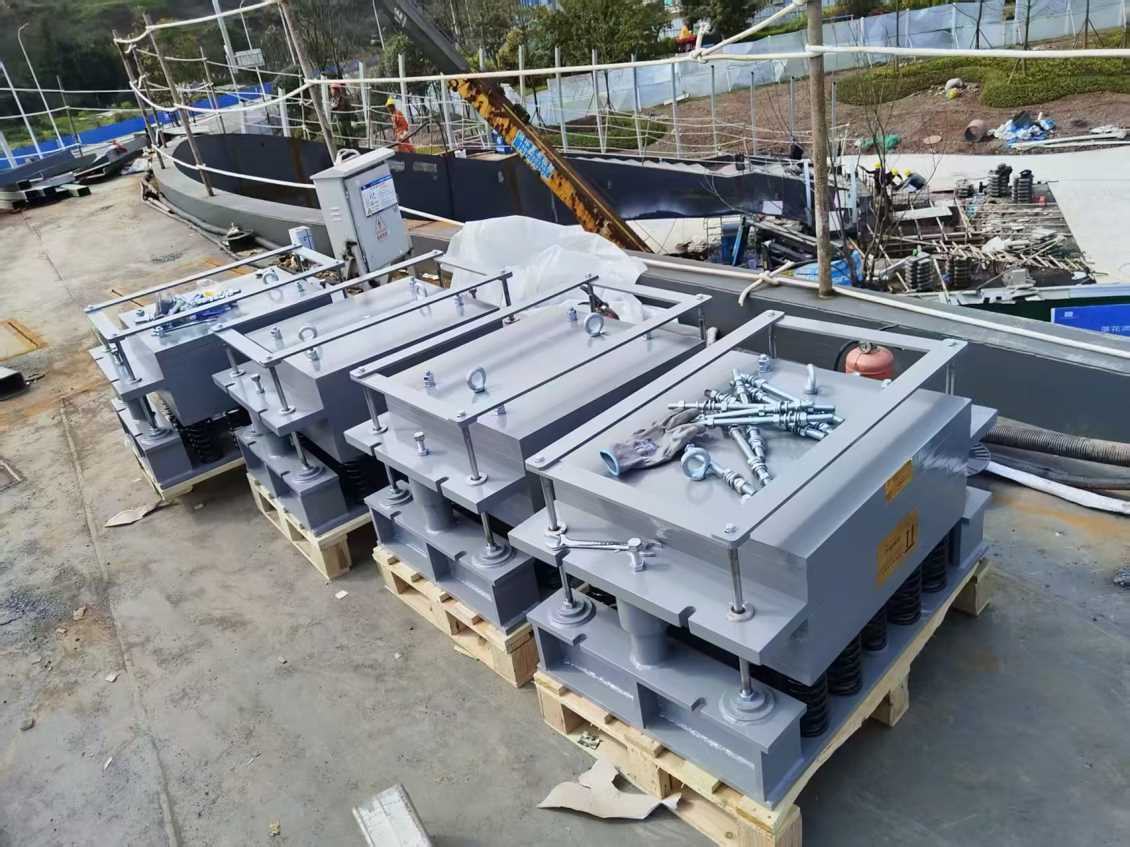

• 目前诺雅德声学已对钢架人行天桥、景区吊桥内部及外共振已有成功案例。欢迎咨询：15683896745
